Détails
- Nos onduleurs solaires utilisent des modules IPM Mitsubishi de 6ème génération, garantissant des performances stables, une longue durée de vie et une meilleure protection. Ce système est facile d’entretien et facile à remplacer. L’onduleur fonctionner avec un processeur central américain TI, le DSP28335, qui offre des résultats rapides et précis ainsi qu’un apport en énergie fiable et respectueux de l’environnement.
- La conception modulaire et la simplicité d’installation de l’onduleur en pont réduit les besoins en entretien et les coûts de réparation.
- Adaptez le système à vos besoins : réglez le système de priorités pour l’onduleur.
- Pour réduire les coûts de fonctionnement, l’écran LCD permet de choisir entre différents modes de démarrage. L’onduleur peut ainsi atteindre un fonctionnement optimal, permettant de contrôler des moteurs et des charges inductives sans besoin d’outils supplémentaires.
- En contrôlant la puissance du courant émit, vous pouvez régler la vitesse de vos moteurs pour répondre exactement à vos besoins. Cette fonction utile vous permet d’adapter vos moteurs à différents charges électriques et de maitriser leur vitesse.
- L’écran LCD vous permet de régler la quantité de courant continu émise en modifiant le point de surtension et le point de sous-tension. Cette fonction peut être connectée à des batteries de stockage d’énergie ou des modules photovoltaïques.
- Cet onduleur garantit le contrôle de votre émission d’énergie grâce à ses sécurités contre la surtension, la surintensité, la surchauffe, les courts-circuits, ainsi qu’en fournissant un système d’auto-diagnostique.
- Conçu pour respecter des critères exigeants de sécurité ; un transformateur d’isolement est installé sur les câbles d’entrée et de sortie, permettant une installation simple et sûre. Toutes les parties transmettant le courant sont isolées pour protéger contre le risque d’électrocution.
- L’écran LCD et LED permet aux utilisateurs de suivre les tensions entrantes et sortantes, l’intensité du courant, leur consommation d’énergie ou encore d’identifier les anomalies, ce qui facilite le suivi et l’entretien.
- Utilise la méthode du vecteur spatial SVPWM, permettant une efficacité de conversion supérieure à 93%, une optimisation de la puissance électrique, et une réduction maximale des pertes à vide.
- Les utilisateurs peuvent régler la tension entrante selon leur besoin. L’onduleur est compatible avec des tensions de 100-400V, 200-500V, 300-600V ou 450-850V de courant continu. Cet outil est idéal pour alimenter les systèmes d’énergies solaire ou éolienne sans batterie – il connecte instantanément le courant direct produit au générateur.
- L’onduleur a été reçu le marquage CE (EMC et LVD) ainsi que le certificat de management de qualité ISO9001.
Paramètres techniques

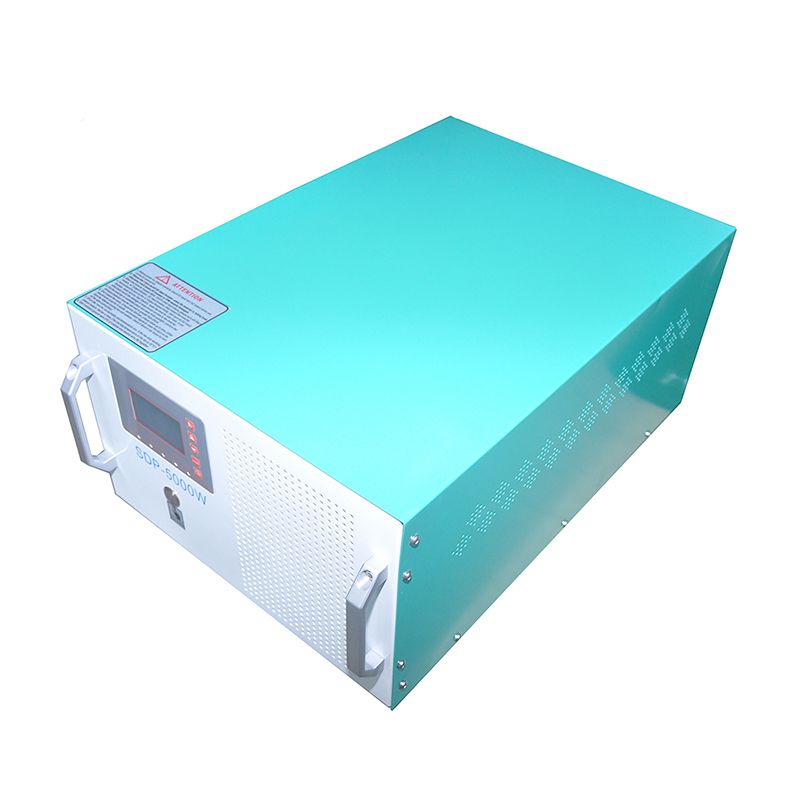

| Modèle | SDP-5kW | SDP-6kW |
| Type d’isolation | Transformateur d’isolement |
| Courant continu entrant |
| Tension nominale | 192V | 240V | 192V | 240V |
| Intensité nominale | 26A | 21A | 31A | 25A |
| Tension entrant | 173~300V | 216~340V | 173~300V | 108~340V |
| Courant alternatif sortant |
| Puissance nominale | 5kW | 6kW |
| Tension nominale | 220V±3% | 380V | 220V | 380VAC |
| Fréquence | 50H/60HZ±0.05 (programmable) |
| Intensité nominale | 23A | 7.5A | 27A | 9A |
| Phases | Monophasé deux fils + prise de terre | Triphasé 4 fils + prise de terre | Monophasé deux fils + prise de terre | Triphasé 4 fils + prise de terre |
| Courbe d’affichage | Courbe sinusoïdale |
| Distorsion harmonique totale (THD) | ≤3% (charge linéaire) |
| Réponse dynamique (charge de 0 à 100%) | 5%, ≤50ms |
| Facteur de puissance (PF) | 0.99 |
| Efficacité de l’inversion | ＞93% |
| Capacité de surcharge | 150%, 10sec |
| Isolation électrique (entrante et sortante) | 1500Vac, 1min |
| Protection |
| Systèmes de protection | Inversion de polarité du courant entrant, sous-tension, surtension, surcharge de sortie, court-circuit, surchauffe |
| Ecran | LCD+LED |
| Communication (optionnel) | RS485 (A, B) |
| Opération | Opération continue |
| Refroidissement | Ventilation |
| Protection contre les courts-circuits et les surcharges | Pas de relancement automatique, redémarrage nécessaire |
| Environnement ambiant et dimensions |
| Indice de protection | IP20 (en intérieur) |
| Altitude opérationnelle | ≤3000m (performance réduite au-delà de 1000m) |
| Température opérationnelle | -15℃～+50℃ |
| Humidité ambiante | 0~95% sans condensation |
| Bruit (à 1 mètre) | ≤50dB |
| Dimensions (l×P×H) | 550×450×760mm |
| Poids | 70kg | 80kg |

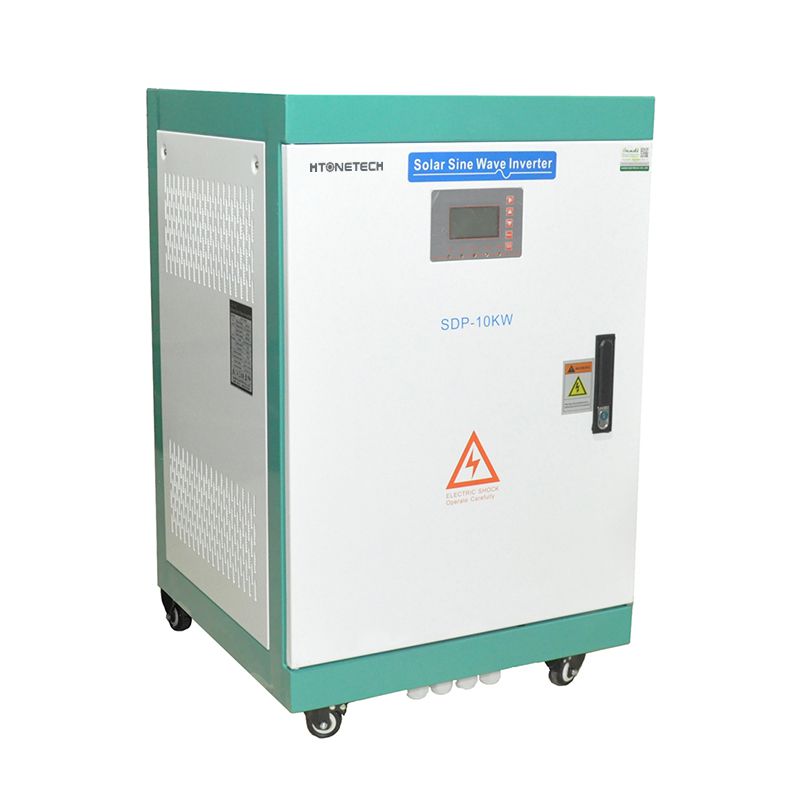

| Modèle | SDP-8kW | SDP-10kW |
| Type d’isolation | Transformateur d’isolement |
| Courant continu entrant |
| Tension nominale | 120V | 192V | 192V | 240V |
| Intensité nominale | 67A | 42A | 52A | 42A |
| Tension entrant | 108~175V | 172~275V | 172~275V | 216~340V |
| Courant alternatif sortant |
| Puissance nominale | 8kW | 10kW |
| Tension nominale | 220V±3% | 380V | 220V | 380VAC |
| Fréquence | 50H/60HZ±0.05 (programmable) |
| Intensité nominale | 36A | 12A | 45.5A | 15A |
| Phases | Monophasé deux fils + prise de terre | Triphasé 4 fils + prise de terre | Monophasé deux fils + prise de terre | Triphasé 4 fils + prise de terre |
| Courbe d’affichage | Courbe sinusoïdale |
| Distorsion harmonique totale (THD) | ≤3% (charge linéaire) |
| Réponse dynamique (charge de 0 à 100%) | 5%, ≤50ms |
| Facteur de puissance (PF) | 0.99 |
| Efficacité de l’inversion | ＞93% |
| Capacité de surcharge | 150%, 10sec |
| Isolation électrique (entrante et sortante) | 1500Vac, 1min |
| Protection |
| Systèmes de protection | Inversion de polarité du courant entrant, sous-tension, surtension, surcharge de sortie, court-circuit, surchauffe |
| Ecran | LCD+LED |
| Communication (optional) | RS485 (A, B) |
| Opération | Opération continue |
| Refroidissement | Ventilation |
| Protection contre les courts-circuits et les surcharges | Pas de relancement automatique, redémarrage nécessaire |
| Environnement ambiant et dimensions |
| Indice de protection | IP20 (en intérieur) |
| Altitude opérationnelle | ≤3000m (performance réduite au-delà de 1000m) |
| Température opérationnelle | -15℃～+50℃ |
| Humidité ambiante | 0~95% sans condensation |
| Bruit (à 1 mètre) | ≤50dB |
| Dimensions (l×P×H) | 550×550×860mm |
| Poids | 105kg | 110kg |
| Modèle | SDP-15kW | SDP-20kW |
| Type d’isolation | Transformateur d’isolement |
| Courant continu entrant |
| Tension nominale | 192V | 240V | 192V | 240V |
| Intensité nominale | 78A | 62.5A | 104A | 83A |
| Tension entrant | 172~275V | 216~340V | 172~275V | 216~340V |
| Courant alternatif sortant |
| Puissance nominale | 15kW | 20kW |
| Tension nominale | 220V±3% | 380V | 220V | 380VAC |
| Fréquence | 50H/60HZ±0.05 (programmable) |
| Intensité nominale | 68A | 23A | 91A | 30A |
| Phases | Monophasé deux fils + prise de terre | Triphasé 4 fils + prise de terre | Monophasé deux fils + prise de terre | Triphasé 4 fils + prise de terre |
| Courbe d’affichage | Courbe sinusoïdale |
| Distorsion harmonique totale (THD) | ≤3% (charge linéaire) |
| Réponse dynamique (charge de 0 à 100%) | 5%, ≤50ms |
| Facteur de puissance (PF) | 0.99 |
| Efficacité de l’inversion | ＞93% |
| Capacité de surcharge | 150%, 10sec |
| Isolation électrique (entrante et sortante) | 1500Vac, 1min |
| Protection |
| Systèmes de protection | Inversion de polarité du courant entrant, sous-tension, surtension, surcharge de sortie, court-circuit, surchauffe |
| Ecran | LCD+LED |
| Communication (optional) | RS485 (A, B) |
| Opération | Opération continue |
| Refroidissement | Ventilation |
| Protection contre les courts-circuits et les surcharges | Pas de relancement automatique, redémarrage nécessaire |
| Working Environment & Dimensions |
| Indice de protection | IP20 (en intérieur) |
| Altitude opérationnelle | ≤3000m (performance réduite au-delà de 1000m) |
| Température opérationnelle | -15℃～+50℃ |
| Humidité ambiante | 0~95% sans condensation |
| Bruit (à 1 mètre) | ≤50dB |
| Dimensions (l×P×H) | 550×550×860mm |
| Poids | 145kg | 170kg |
Vous cherchez des solutions économes pour générer de l’électricité avec de l’énergie solaire ? Vous pouvez compter sur HT SOLAR, un fabriquant spécialisé dans les systèmes photovoltaïques. Nous fournissons des systèmes de panneaux solaires adapté à vos besoins afin de réduire la facture d’électricité sans sacrifier un approvisionnement en électricité fiable. En plus de nos systèmes d’énergie solaire, nous fournissons un panel de composants pour système photovoltaïque tels que des panneaux solaires, des onduleurs solaires, des batteries solaires et d’autres accessoires. HT SOLAR peut fournir tout ce dont vous avez besoin pour faire fonctionner vos systèmes photovoltaïques. Depuis plus de 15 ans, notre entreprise a noué des relations de confiance avec de nombreuses entreprise comme le Palais Vietnamien de l’Amitié Culturelle, des bases militaires cambodgiennes, l’autoroute nord-sud de la Jamaïque, l’Hôtel Pegasus de Georgetown en Guyane, l’Usine d’Explosifs Civils d’Erythrée, des mines de charbons en Ethiopie, et d’autres. Tous nos efforts sont consacrés à vous fournir la solution ultime en termes d’énergie solaire avec nos produits de hautes qualités et nos services spécialisés afin de vous satisfaire.
