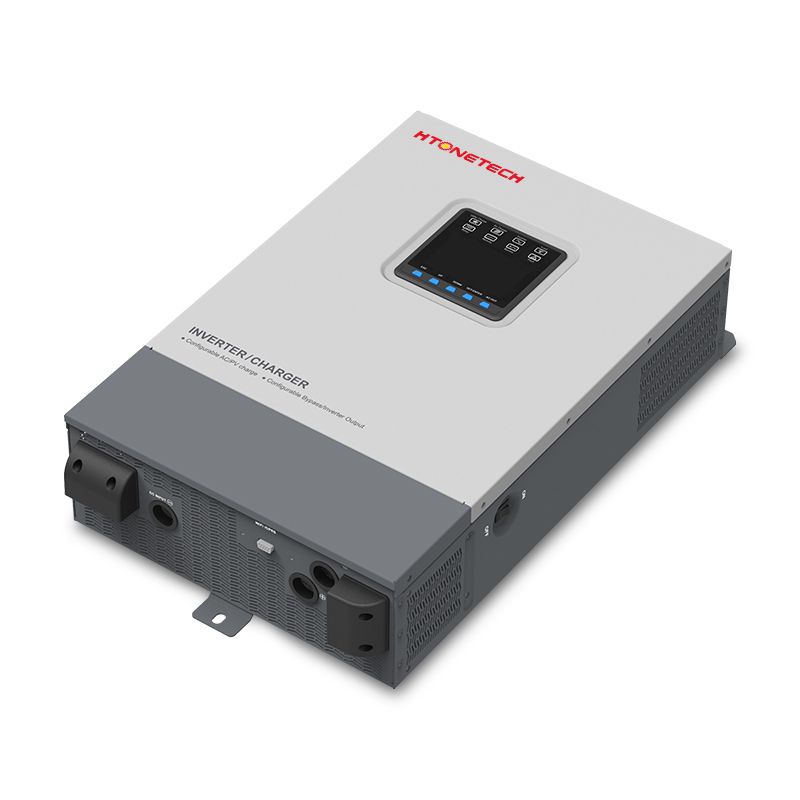

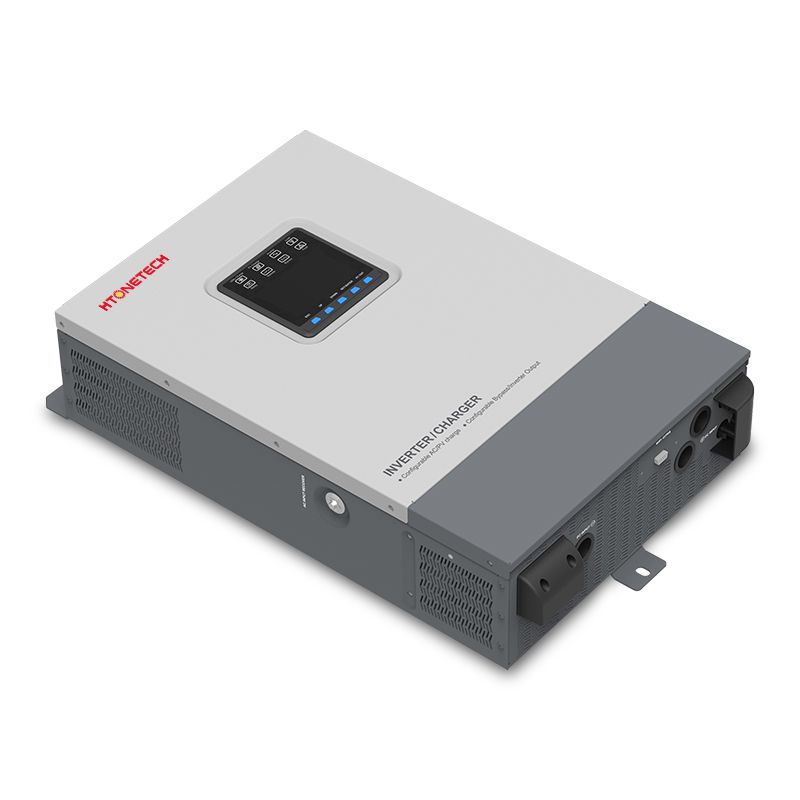

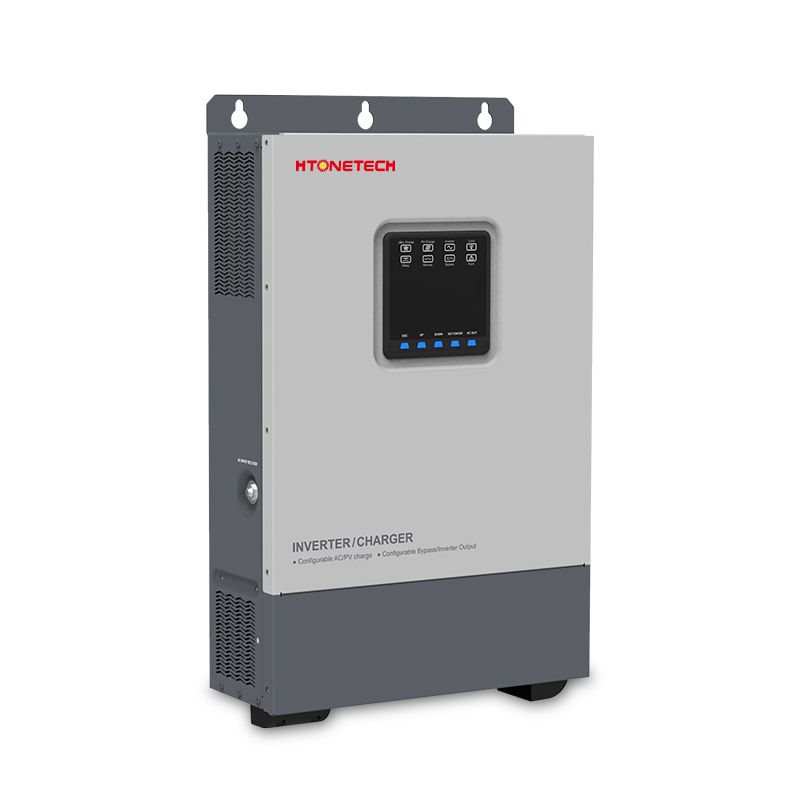

    L’onduleur avec chargeur intégré est un système hybride qui combine l’énergie solaire et une source conventionnelle d’énergie, permettant aux utilisateurs d’adapter leur consommation énergétique à leur besoin. L’onduleur peut être connecté au réseau électrique ou un moteur diesel comme source conventionnelle, ou connecté à un système photovoltaïque. Il contient un système de by-pass connecté au réseau, des câbles de connexion pour le courant sortant, un système de gestion de la production énergétique. Ce produit garantit un approvisionnement en énergie fiable et sûr grâce à ses connecteurs de haute qualité conçus avec des matériaux fiables parfaitement adapté pour un système hybride solaire et diesel/réseau.

    Commentaires
    Détails
    • Deux modes de fonctionnement : fonctionnement sur batterie et sans batterie
    • L’énergie solaire est la source d’énergie principale en mode sans batterie. Si nécessaire, le réseau électrique prend le relais pour atteindre la production électrique voulue
    • Le système de batterie lithium est équipé de sécurités contre les surcharges et l’inversion du courant.
    • Trois modes de charge disponible : solaire uniquement, solaire en priorité, hybride solaire-réseau
    • Deux modes pour le courant alternatif sortant : approvisionnement en énergie prioritaire depuis le réseau, approvisionnement en énergie prioritaire depuis l’onduleur
    • Equipé d’une technologie MPPT avancée, l’onduleur avec chargeur intégré permet un suivi précis à 99,5% de la production d’énergie
    • La technologie de correcteur de facteur de puissance (PFC) optimise la charge du courant alternatif ou continu et réduit la tension du réseau
      • module de conversion, il est possible de contrôler la charge et la décharge par BMS.
    • La technologie SPWM produit une courbe sinusoïdale pure
    • La charge totale du courant de charge ou de décharge de la batterie peut être préréglé, ce qui permet d’utiliser l’onduleur avec des appareils sensibles aux surtensions.
    • Le nombre de connecteurs au réseau peut être modifié pour répondre à vos besoins, avec possibilité de régler l’intensité du courant de charge.
    • Système sur puce (SOC) intelligent

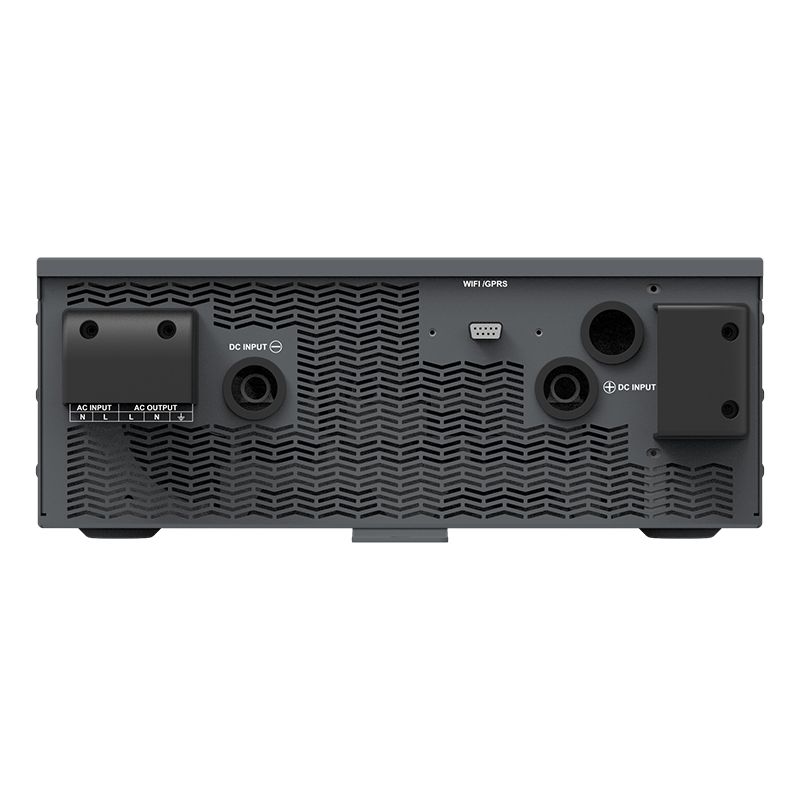

    • L’interface de communication RS485 permet un suivi à distance via GPRS, WIFI, ou d’autres systèmes.
    • Avec l’interface de communication BMS-Link et un
    Paramètres techniques
    Modèle
    UP2000-HM6022
    UP3000-HM10022
    UP3000-HM5042
    UP5000-HM8042
    Tension nominale batterie 24V courant continu 48V courant continu
    Tension entrante de la batterie 21.6~32V courant continu 43.2~64V courant continu
    Intensité max. courant de charge 60A 100A 50A 80A
    Courant sortant
    Puissance continue du courant sortant 2000W 3000W 3000W 5000W
    Puissance max. surcharge (3s) 4000W 6000W 6000W 8000W
    Tension courant sortant 220V courant alternatif (-6%~+3%), 230V courant alternatif (-10%~+3%)
    Fréquence courant sortant 50/60±0.2%
    Forme d’onde courant sortant Courbe sinusoïdale pure
    Facteur de puissance charge 0.2-1 (puissance de charge ≤ puissance continue du courant sortant)
    Distorsion harmonique totale (THD) THD≤3% (charge résistive)
    Rendement nominal courant sortant 80% 92% 92% 92% 92%
    Rendement nominal max. courant sortant 91% 91% 90% 91%
    Rendement max. courant sortant 93% 93% 93% 93%
    Délai changement de mode 10ms (de charge depuis le réseau à charge depuis l’onduleur) 15ms (de charge depuis l’onduleur à charge depuis réseau)
    Charge depuis le réseau
    Tension courant entrant réseau 176V courant alternatif ~264V courant alternatif (défaut), 90V courant alternatif ～280V courant alternatif (programmable)
    Fréquence courant entrant réseau 40～65Hz
    Intensité max. courant entrant réseau 60A (quand la tension du courant entrant depuis le réseau est 90V C~180V courant alternatif, l’intensité max. du courant entrant est 30A) 80A (quand la tension du courant entrant depuis le réseau est 90V C~180V courant alternatif, l’intensité max. du courant entrant est 40A) 40A (quand la tension du courant entrant depuis le réseau est 90V C~180V courant alternatif, l’intensité max. du courant entrant est 20A) 60A (quand la tension du courant entrant depuis le réseau est 90V C~180V courant alternatif, l’intensité max. du courant entrant est 30A)
    Charge depuis le système photovoltaïque
    Tension max. en circuit ouvert 450V (à température minimale) 395V (à 25℃) 500V (à température minale) 440V (à 25℃)
    Tension MPPT 80~350V 120~400V
    Puissance max courant entrant 2500W 4000W 4000W 4000W
    Puissance max. charge 1725W 2875W 2875W 4000W
    Intensité max. charge 60A 100A 50A 80A
    Charge d’égalisation 29.2V (type de batterie AGM par défaut) 58.4V (type de batterie AGM par défaut)
    Tension d’amplification 28.8V (type de batterie AGM par défaut) 57.6V (type de batterie AGM par défaut)
    Tension flottante 27.6V (type de batterie AGM par défaut) 55.2V (type de batterie AGM par défaut)
    Tension de déconnexion 21.6V (type de batterie AGM par défaut) 43.2V (type de batterie AGM par défaut)
    Efficacité suivi ≥99.5%
    Coefficient de compensation de la température -3mV/℃/2V (défaut)
    Général
    Intensité surcharge 50A 60A 56A 95A
    Consommation à vide < 1.8A < 1.2A
    Intensité au repos < 1.2A < 0.7A
    Paramètres mécaniques
    Dimensions (H×l×P) 607.5×381.6×127mm 642.5×381.6×149mm 607.5×381.6×149mm 642.5×381.6×149mm
    Dimensions assemblage 585×300mm 620×300mm 585×300mm 620×300mm
    Diamètre fixations d’accroche Ø10mm Ø10mm Ø10mm Ø10mm
    Poids net 15kg 19kg 18kg 19kg
    Indice de protection IP30
    Température -20℃~50℃
